YSP-I15/3+NPE T1型电涌保护器

概述

YSP-I型电涌保护器采用35mm导轨安装方式，具有很高的雷电流泄放能力，单模块L-N冲击电流最大可达15kA（10/350us）,可防范直击雷在内的各种电涌，应用于雷击风险较高地区的设备系统的电源第一级防雷，可组合用于单相/三相供电线路。

应用范围

YSP-I型电源模块浪涌保护器可用于L-PE、N-PE的保护。该电源模块浪涌保护器应用于低压交流配电系统中架空线入户未经衰减的直接雷防护，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的浪涌脉冲及瞬间过电压对设备的损坏。如建筑物的低压主配电柜，户外配电控制柜以及雷击风险较高的电源。

技术数据

温度：-40℃~70℃

相对湿度 不大于95%（25℃）

海拔高度 不超过3000m

技术特征

一级保护

泄放能力大

残压低，无漏电流

一体化模块结构，安装方便

安全系数高，使用寿命长

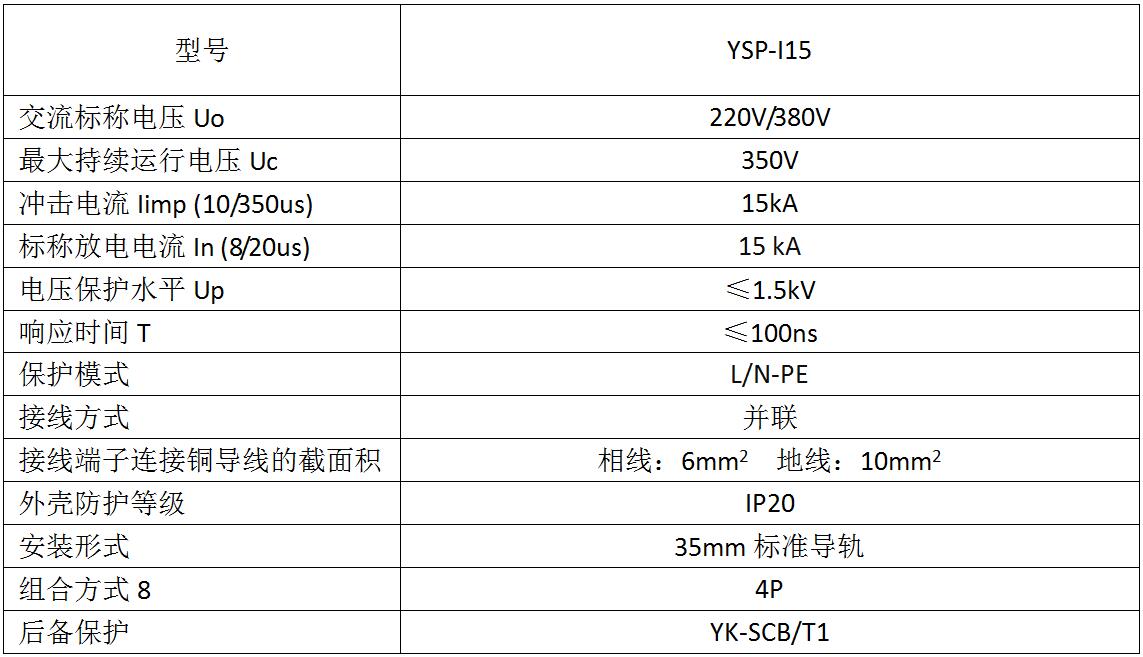

技术参数

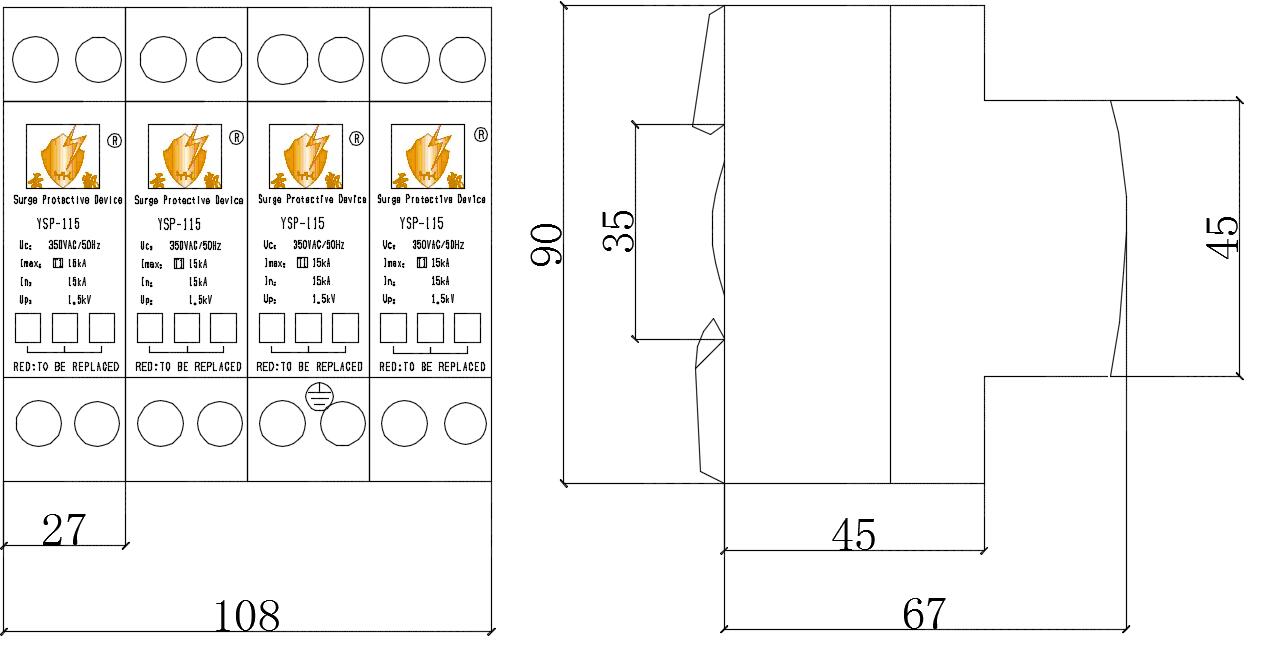

外型结构

执行标准

IEC 61643-1:2005     连接至低压配电系统的电涌保护器 第1部分：技术要求及实验方法

GB 18802.1-2011     低压配电系统的电涌保护器(SPD) 第1部分：性能要求和试验方法

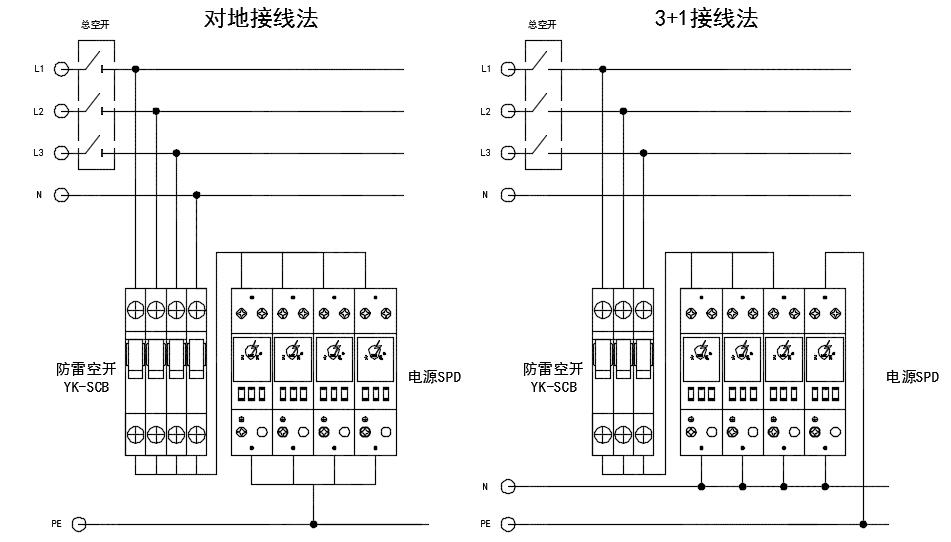

安装

1  本电源模块浪涌保护器只能由训练有素的专业人员进行安装和维护，安装位置为人手不能直接接触的地方。安装前应确认为非带电安装。

2  电涌保护器应安装在后备保护器（YK-SCB/T1）之后。

3  根据浪涌保护器的标记，相线L或直流正极接保护器“L”端，零线N或直流负极接保护器“N”端，“PE”端接PE。

4  接线完毕、通电前请先检查接线与安装是否可靠。

维护

YSP-I型电源模块浪涌保护器安全性高，无需特别维护。
